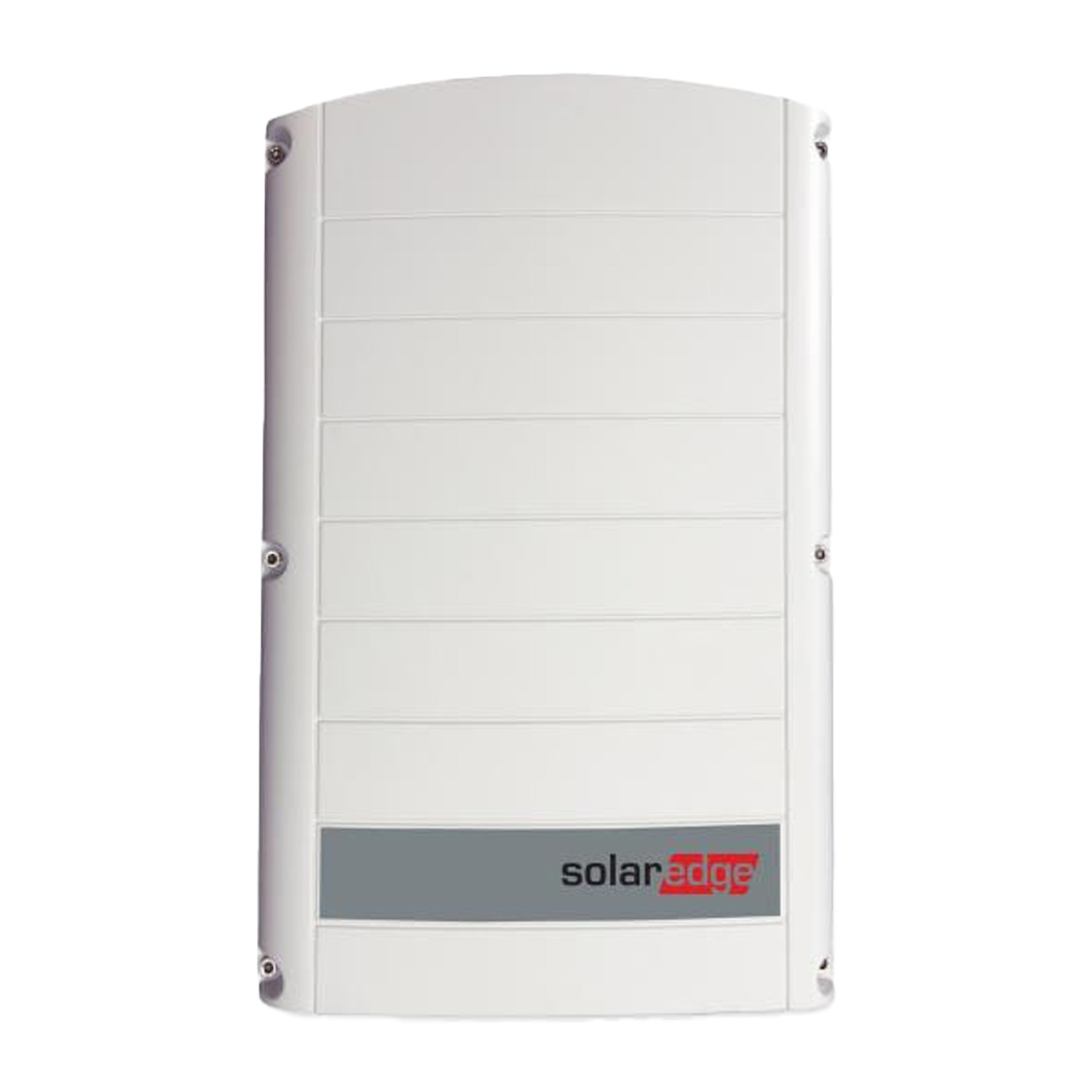

Omvormer SOLAR EDGE SE50K – RW00IBPQ4
SKU: F240L3
EAN: 5905951589343
| Fabrikant | |
|---|---|
| Nominaal vermogen | |
| Voeding | |
| Hybride apparaat | |
| MPPT | |
| Garantie | |
| Netto breedte | |
| Netto diepte | |
| Netto hoogte | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Vrije sleuf | |
| AFCI | |
| Gewicht | 19,5 kg |
Nettoprijs
703,79 €
Goor
Goor
Datasheet Solar Edge SE50K - RW00IBPQ4
datasheet-solar-edge-se50k-rw00ibpq4.pdf
Productdetails
| Fabrikant | |
|---|---|
| Nominaal vermogen | |
| Voeding | |
| Hybride apparaat | |
| MPPT | |
| Garantie | |
| Netto breedte | |
| Netto diepte | |
| Netto hoogte | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Vrije sleuf | |
| AFCI | |
| Gewicht | 19,5 kg |
Omvormer SolarEdge uit de SE50K / SE66.6K / SE90K / SE100K / SE120K serie
De SE50K / SE66.6K / SE90K / SE100K / SE120K omvormerserie is ontworpen voor grote fotovoltaïsche installaties en biedt ongeëvenaarde prestaties, veiligheid en gebruiksgemak. Dankzij de Modul constructie en geavanceerde functies voldoen deze apparaten aan de hoogste normen in de PV-industrie.
Belangrijkste kenmerken:
- Functie voor voorlopige in gebruik name: Automatische validatie van systeemcomponenten tijdens de montage, waardoor de installatie- en opstarttijd wordt verkort.
- Eenvoudige installatie: De Modul, lichte constructie maakt installatie door een team van twee personen mogelijk.
- Geavanceerde veiligheid: Ingebouwde temperatuursensoren en functie ter bescherming tegen boogontladingen met optionele snelle uitschakeling.
- Onafhankelijke werking van de eenheden: Synergetische eenheden minimaliseren de ononderbroken werkingstijd en vergemakkelijken het onderhoud.
- Geïntegreerde beveiligingen: DC overspanningsbeveiliging type 2 en SPD AC type 2 voor maximale veiligheid.
Waarom kiezen voor een omvormer uit de SE50K / SE66.6K / SE90K / SE100K / SE120K serie?
Omvormers uit deze serie bieden real-time monitoring, wat meer controle over de prestaties van het systeem mogelijk maakt en snelle detectie van potentiële problemen vergemakkelijkt. De ingebouwde PID-reductiefunctie garandeert maximale efficiëntie, en de compatibiliteit met geavanceerde energiemanagementsystemen van SolarEdge maakt ze tot een toekomstgerichte keuze.
Dankzij de lichte constructie en het gebruiksgemak zijn deze apparaten geschikt voor zowel grote commerciële als industriële installaties. De ingebouwde overspanningsbescherming, optionele DC noodbouwschakelaars en geavanceerde veiligheidsfuncties zorgen voor betrouwbaarheid en duurzaamheid op het hoogste niveau. Dit is de ideale oplossing voor investeerders die op zoek zijn naar efficiënte en veelzijdige omvormers voor grote PV-systemen.
Datasheet Solar Edge SE50K - RW00IBPQ4
datasheet-solar-edge-se50k-rw00ibpq4.pdf
| Technische Gegevens SolarEdge SE50K – SE120K | |||||||
|---|---|---|---|---|---|---|---|
| SExxK-xxx0Ixxxx | SExxKxxx8Ixxxx | ||||||
| Parameter | SE50K (net 400V) | SE66.6K (net 400V) | SE90K (net 400V) | SE100K (net 400V) | SE120K (net 480V) | ||
| Uitgang | |||||||
| Nominaal actief uitgangsvermogen (W) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Maximaal schijnvermogen uitgang (VA) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Uitgangsspanning AC — fase-fase/fase-neutraal (nominaal) (Vac) | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 480 / 277 | ||
| Uitgangsspanning AC — bereik fase-fase/bereik fase-neutraal (Vac) | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 432 – 529 / 249 – 305 | ||
| AC-frequentie (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | ||
| Maximale continue uitgangsstroom (A) | 72,5 | 96,5 | 130,5 | 145,0 | 145,0 | ||
| Aansluitingen voor AC-uitgang | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | ||
| Ondersteunde netwerken | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | ||
| Maximale differentiële stroom (mA) | 200 | 200 | 300 | 300 | 300 | ||
| Netmonitoring, bescherming tegen eilandwerking, configureerbare vermogensfactor, configureerbare drempelwaarden per land | Ja | Ja | Ja | Ja | Ja | ||
| Totaal harmonisch vervorming (THD) (%) | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ||
| Bereik van de vermogensfactor | ±0.8 tot ±1 | ±0.8 tot ±1 | ±0.8 tot ±1 | ±0.8 tot ±1 | ±0.8 tot ±1 | ||
| Invoer | |||||||
| Maximaal DC-vermogen (module STC) omvormer/synergie-eenheid (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 | ||
| Transformatorloos, ongeaard | Ja | Ja | Ja | Ja | Ja | ||
| Maximale ingangsspanning DC+ naar DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Nominale ingangsspanning DC+ naar DC- (VDC) | 750 | 750 | 750 | 750 | 850 | ||
| Maximale ingangs stroom (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 | ||
| Beveiliging tegen omgekeerde polariteit | Ja | Ja | Ja | Ja | Ja | ||
| Detectie van aardfouten | Gevoeligheid 167 kΩ per synergie-eenheid | Gevoeligheid 167 kΩ per synergie-eenheid | Gevoeligheid 167 kΩ per synergie-eenheid | Gevoeligheid 167 kΩ per synergie-eenheid | Gevoeligheid 167 kΩ per synergie-eenheid | ||
| Maximale efficiëntie van de omvormer (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 | ||
| Europese efficiëntie (gewogen) (%) | 98 | 98 | 98 | 98 | 98 | ||
| Nachtverbruik (W) | < 8 | < 8 | < 12 | < 12 | < 12 | ||
| Overige functies | |||||||
| Ondersteunde communicatieinterfaces | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiel netwerk (optioneel) | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiel netwerk (optioneel) | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiel netwerk (optioneel) | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiel netwerk (optioneel) | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiel netwerk (optioneel) | ||
| Intelligent energiebeheer | Exportbeperking | Exportbeperking | Exportbeperking | Exportbeperking | Exportbeperking | ||
| Omvormer activeren | Mobiele app SetApp met gebruik van het ingebouwde Wi-Fi toegangspunt voor lokale verbinding | Mobiele app SetApp met gebruik van het ingebouwde Wi-Fi toegangspunt voor lokale verbinding | Mobiele app SetApp met gebruik van het ingebouwde Wi-Fi toegangspunt voor lokale verbinding | Mobiele app SetApp met gebruik van het ingebouwde Wi-Fi toegangspunt voor lokale verbinding | Mobiele app SetApp met gebruik van het ingebouwde Wi-Fi toegangspunt voor lokale verbinding | ||
| Bescherming tegen storingen veroorzaakt door elektrische vlamboog | Ingebouwd, configureerbaar door de gebruiker (volgens UL1699B) | Ingebouwd, configureerbaar door de gebruiker (volgens UL1699B) | Ingebouwd, configureerbaar door de gebruiker (volgens UL1699B) | Ingebouwd, configureerbaar door de gebruiker (volgens UL1699B) | Ingebouwd, configureerbaar door de gebruiker (volgens UL1699B) | ||
| Snelle uitschakeling | Optioneel (automatisch na loskoppeling van het AC-net) | Optioneel (automatisch na loskoppeling van het AC-net) | Optioneel (automatisch na loskoppeling van het AC-net) | Optioneel (automatisch na loskoppeling van het AC-net) | Optioneel (automatisch na loskoppeling van het AC-net) | ||
| PID-regelaar | Nachturen, ingebouwd | Nachturen, ingebouwd | Nachturen, ingebouwd | Nachturen, ingebouwd | Nachturen, ingebouwd | ||
| Beveiliging tegen overspanning RS485 (poorten 1+2) | Type II, vervangbaar op locatie, geïntegreerd | Type II, vervangbaar op locatie, geïntegreerd | Type II, vervangbaar op locatie, geïntegreerd | Type II, vervangbaar op locatie, geïntegreerd | Type II, vervangbaar op locatie, geïntegreerd | ||
| DC-overspanningsbeveiliging | Type II, vervangbaar op locatie, geïntegreerd | Type II, vervangbaar op locatie, geïntegreerd | Type II, vervangbaar op locatie, geïntegreerd | Type II, vervangbaar op locatie, geïntegreerd | Type II, vervangbaar op locatie, geïntegreerd | ||
| AC-overspanningsbeveiliging | Type II, vervangbaar op locatie, optioneel | Type II, vervangbaar op locatie, optioneel | Type II, vervangbaar op locatie, optioneel | Type II, vervangbaar op locatie, optioneel | Type II, vervangbaar op locatie, optioneel | ||
| DC-zekeringen (éénpolig) | 25 A, optioneel | 25 A, optioneel | 25 A, optioneel | 25 A, optioneel | 25 A, optioneel | ||
| DC-schakelaar | Optioneel | Optioneel | Optioneel | Optioneel | Optioneel | ||
| Normen en certificering | |||||||
| Veiligheid | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | ||
| Normen voor netverbinding | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Generator Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Generator Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Generator Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Generator Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Generator Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | ||
| EMC | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | ||
| RoHS | Ja | Ja | Ja | Ja | Ja | ||
| Installatie specificaties | |||||||
| Aantal Synergy-eenheden per omvormer | 2 | 2 | 3 | 3 | 3 | ||
| AC-kabeldoorsnede en buiten diameter (mm²) | Tot 120 / 70 mm²; buiten diameter 30-50 / 12-20 mm | Tot 120 / 70 mm²; buiten diameter 30-50 / 12-20 mm | Tot 120 / 70 mm²; buiten diameter 30-50 / 12-20 mm | Tot 120 / 70 mm²; buiten diameter 30-50 / 12-20 mm | Tot 120 / 70 mm²; buiten diameter 30-50 / 12-20 mm | ||
| DC-ingang: Omvormer / Synergie-eenheid | 8/4 paren MC4 | Kabeldoorvoer, 2 paren / 1 paar, tot 50 mm², aluminium of koper, buiten diameter van de kabel 12-20 mm | 8/4 paren MC4 | Kabeldoorvoer, 2 paren / 1 paar, tot 50 mm², aluminium of koper, buiten diameter van de kabel 12-20 mm | 12/4 paren MC4 | Kabeldoorvoer, 3 paren / 1 paar, tot 50 mm² aluminium of koper, buiten diameter van de kabel 12-20 mm | 12/4 paren MC4 | Kabeldoorvoer, 3 paren / 1 paar, tot 50 mm² aluminium of koper, buiten diameter van de kabel 12-20 mm | 12/4 paren MC4 | Kabeldoorvoer, 3 paren / 1 paar, tot 50 mm² aluminium of koper, buiten diameter van de kabel 12-20 mm | ||
| Afmetingen (H x B x D) (mm) | Synergie-eenheid: 558 x 328 x 273 mm; Synergiebeheerder: 360 x 560 x 295 mm | Synergie-eenheid: 558 x 328 x 273 mm; Synergiebeheerder: 360 x 560 x 295 mm | Synergie-eenheid: 558 x 328 x 273 mm; Synergiebeheerder: 360 x 560 x 295 mm | Synergie-eenheid: 558 x 328 x 273 mm; Synergiebeheerder: 360 x 560 x 295 mm | Synergie-eenheid: 558 x 328 x 273 mm; Synergiebeheerder: 360 x 560 x 295 mm | ||
| Gewicht (kg) | Synergie-eenheid: 32 kg; Synergiebeheerder: 18 kg | Synergie-eenheid: 32 kg; Synergiebeheerder: 18 kg | Synergie-eenheid: 32 kg; Synergiebeheerder: 18 kg | Synergie-eenheid: 32 kg; Synergiebeheerder: 18 kg | Synergie-eenheid: 32 kg; Synergiebeheerder: 18 kg | ||
| Bedrijfstemperatuur bereik (°C) | -40 tot +60 | -40 tot +60 | -40 tot +60 | -40 tot +60 | -40 tot +60 | ||
| Koeling | Ventilator (vervangbaar) | Ventilator (vervangbaar) | Ventilator (vervangbaar) | Ventilator (vervangbaar) | Ventilator (vervangbaar) | ||
| Geluid (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 | ||
| Beschermingsgraad | IP65 — geschikt voor bAndern en buiten | IP65 — geschikt voor bAndern en buiten | IP65 — geschikt voor bAndern en buiten | IP65 — geschikt voor bAndern en buiten | IP65 — geschikt voor bAndern en buiten | ||
| Montage | Beugel inbegrepen | Beugel inbegrepen | Beugel inbegrepen | Beugel inbegrepen | Beugel inbegrepen | ||
