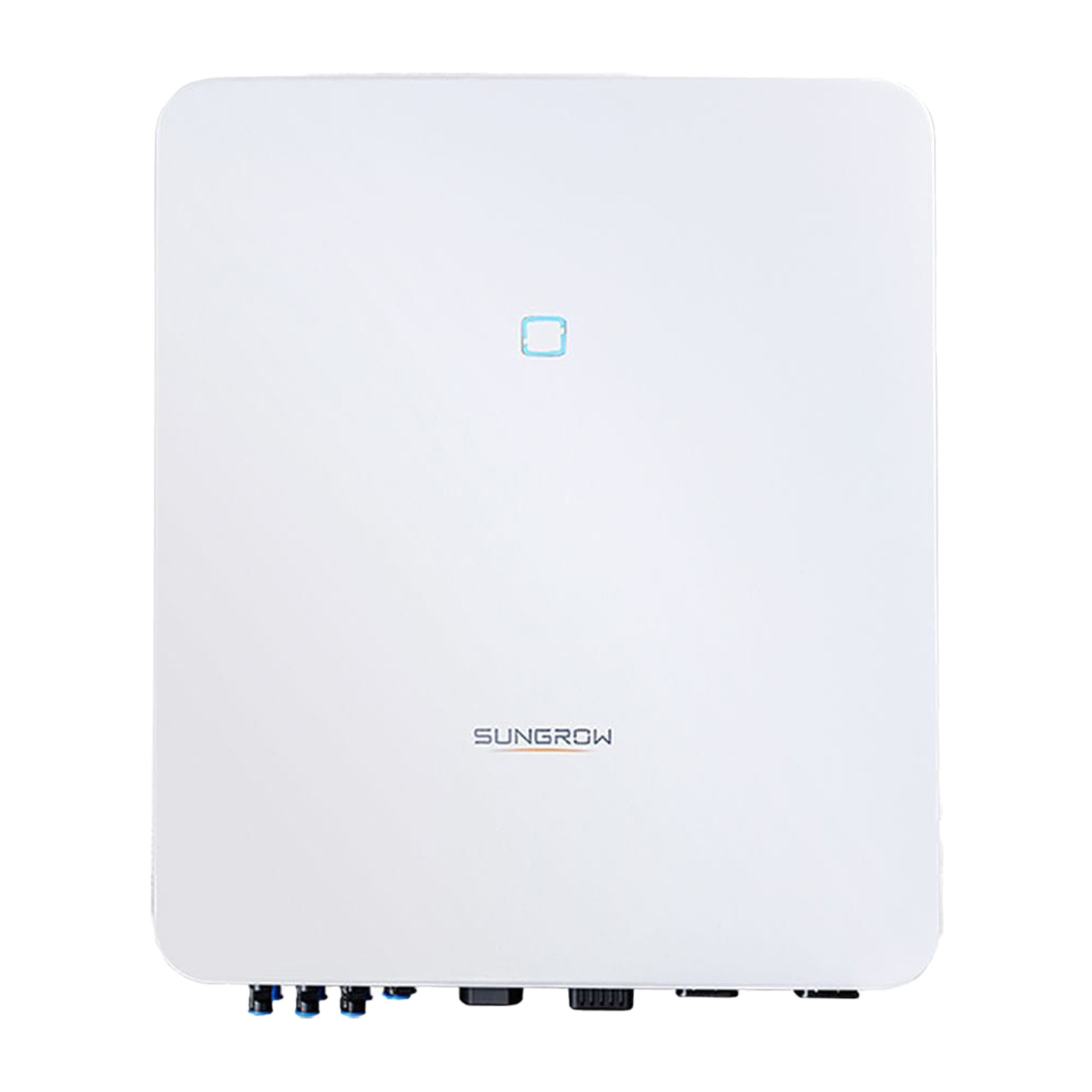

Omvormer SUNGROW SH8.0RT-V112_S Hybride

SKU: F2D0151
Omvormer SUNGROW SH8.0RT-V112_S Hybride
Fabrikant

Nominaal vermogen

Voeding

MPPT

Netto breedte

Netto diepte

Netto hoogte

SPD Type I

SPD Type II

SPD Typ III

Nettoprijs 1 114,34 €
Goor

1 114,34 €
Goor

1 114,34 €
Goor

Datasheet SUNGROW SH8.0RT-V112_S unnamed-file-186-1-1.pdf

Productdetails

Fabrikant

Nominaal vermogen

Voeding

MPPT

Netto breedte

Netto diepte

Netto hoogte

SPD Type I

SPD Type II

SPD Typ III

Omvormer Sungrow SH 5.0/6.0/8.0/10 RT

De omvormers uit de serie Sungrow SH 5.0 – 10 RT zijn hybride, driefasige omvormers die speciaal zijn ontwikkeld voor de residentiële sector. Dankzij geavanceerde energiemanagement functies, een breed scala aan compatibiliteit met accu’s en gemakkelijke installatie bieden deze apparaten flexibiliteit, energie-onafhankelijkheid en uitzonderlijk gebruiksgemak.

Belangrijkste kenmerken van de omvormer Sungrow SH 5.0 – 10 RT:

  • Flexibele toepassing – Breed spanningsbereik van de accu van 150 tot 600 V, ondersteuning voor parallelle aansluitingen met master-slave controle en volledige noodstroomvoorziening bij ongelijke belastingen.
  • Energie-onafhankelijkheid – Vlotte omschakeling naar noodstroommodus en snelle accu-oplading en -ontlading voor hogere efficiëntie.
  • Intelligent beheer – Geoptimaliseerd ingebouwd EMS, online monitoring en externe firmware-updates met aanpassingsmogelijkheden.
  • Gemakkelijke installatie – Unieke stekkers, contactloze opstart via smartphone en een lichtgewicht, compacte constructie.

Voor wie is dit een goede keuze?

De omvormers uit de serie Sungrow SH 5.0 – 10 RT zijn de ideale oplossing voor huishoudens die op zoek zijn naar een efficiënt, betrouwbaar en eenvoudig te installeren energiebeheersysteem. Dankzij de mogelijkheid om te integreren met accu’s en de noodstroomfuncties bieden deze apparaten maximale onafhankelijkheid en energiecomfort.

Datasheet SUNGROW SH8.0RT-V112_S unnamed-file-186-1-1.pdf

Technische specificaties van SUNGROW omvormers
Model SH5.0RT SH6.0RT SH8.0RT SH10.0RT
Invoer PV
Max. invoervermogen PV (W) 7500 W 9000 W 12000 W 15000 W
Max. invoerspanning PV (V) 1000 V 1000 V 1000 V 1000 V
Startspanning (V) 180 V 250 V 250 V 250 V
Nominale invoerspanning (V) 600 V 600 V 600 V 600 V
Bereik van de MPP-werkspanning (V) 150-950 V 200-950 V 200-950 V 200-950 V
Bereik van de MPP-werkspanning voor nominale macht (V) 210-850 V 250-850 V 330-850 V 280-850 V
Aantal MPPT’s 2 2 2 2
Max. aantal PV-stringen per MPPT 1/1 1/1 1/1 1/2
Max. invoerstroom PV (A) 25 A (12,5 A / 12,5 A) 25 A (12,5 A / 12,5 A) 25 A (12,5 A / 12,5 A) 25 A (12,5 A / 12,5 A)
Kortsluitstroom van de PV-ingang (A) 32 A (16 A / 16 A) 32 A (16 A / 16 A) 32 A (16 A / 16 A) 48 A (16 A / 32 A)
Invoer en uitvoer AC
Max. invoervermogen AC uit het net (W) 12500 W 15000 W 18600 W 20600 W
Nominaal uitgangsvermogen AC (W) 5000 W 6000 W 8000 W 10000 W
Nominale uitgangsstroom AC (A) 7,3 A 8,7 A 11,6 A 14,5 A
Max. schijnbare uitgangsvermogen AC 5000 VA 6000 VA 8000 VA 10000 VA
Max. uitgangsstroom AC (A) 7,6 A 9,1 A 12,1 A 15,2 A
Nominale netspanning (V) 3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V 3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V 3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V 3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V
Bereik van de netspanning (V) 270-480 V 270-480 V 270-480 V 270-480 V
Nominale netfrequentie (Hz) 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz
THD (Total Harmonic Distortion) < 3% (nominaal vermogen) < 3% (nominaal vermogen) < 3% (nominaal vermogen) < 3% (nominaal vermogen)
DC impuls < 0,5% In < 0,5% In < 0,5% In < 0,5% In
Vermogenfactor > 0,99 / 0,8 leidend – 0,8 achterlopend > 0,99 / 0,8 leidend – 0,8 achterlopend > 0,99 / 0,8 leidend – 0,8 achterlopend > 0,99 / 0,8 leidend – 0,8 achterlopend
Beveiligingen
LVRT Ja Ja Ja Ja
Beveiliging tegen eilandwerking Ja Ja Ja Ja
Beveiliging tegen kortsluiting AC Ja Ja Ja Ja
Beveiliging tegen overstroom Ja Ja Ja Ja
DC-schakelaar (zonne-installatie) Ja Ja Ja Ja
DC zekering (accu) Ja Ja Ja Ja
Kategorie voor overspanning III [NET], II [PV] [ACCUMULATOR] III [NET], II [PV] [ACCUMULATOR] III [NET], II [PV] [ACCUMULATOR] III [NET], II [PV] [ACCUMULATOR]
SPD DC type II / AC type II DC type II / AC type II DC type II / AC type II DC type II / AC type II
Beveiliging tegen omgekeerde polariteit bij accuringang Ja Ja Ja Ja
Parallelle werking op netport / Max. aantal omvormers Master/Slave modus / 5* (zelfde type omvormers vereist) Master/Slave modus / 5* (zelfde type omvormers vereist) Master/Slave modus / 5* (zelfde type omvormers vereist) Master/Slave modus / 5* (zelfde type omvormers vereist)
Accu gegevens
Accutype Lithium-ion accu Lithium-ion accu Lithium-ion accu Lithium-ion accu
Accuspanning 150 V – 600 V 150 V – 600 V 150 V – 600 V 150 V – 600 V
Max. laad-/ontlaadstroom 30 A** / 30 A** 30 A** / 30 A** 30 A** / 30 A** 30 A** / 30 A**
Max. laad-/ontlaadvermogen 7500 W / 6000 W 9000 W / 7200 W 10600 W / 10600 W 10600 W / 10600 W
Systeem gegevens
Max. rendement 98,0% 98,2% 98,4% 98,4%
Efficiëntie volgens Europese normen 97,2% 97,5% 97,9% 97,9%
Isolatiemethode (zonne-installatie/accu) Transformatorloos / Transformatorloos Transformatorloos / Transformatorloos Transformatorloos / Transformatorloos Transformatorloos / Transformatorloos
Beschermingsgraad IP65 IP65 IP65 IP65
Werkomgevingstemperatuur -25°C – 60°C -25°C – 60°C -25°C – 60°C -25°C – 60°C
Toegestane relatieve vochtigheid (zonder condensatie) 0% – 100% 0% – 100% 0% – 100% 0% – 100%
Koelingsmethode Natuurlijke koeling Natuurlijke koeling Natuurlijke koeling Natuurlijke koeling
Maximale werkhoogte 4000 m (minder rendement > 3000 m) 4000 m (minder rendement > 3000 m) 4000 m (minder rendement > 3000 m) 4000 m (minder rendement > 3000 m)
Geluid (typisch) 30 dB (A) 30 dB (A) 30 dB (A) 30 dB (A)
Display LED LED LED LED
Communicatie RS485, WLAN, Ethernet, CAN, 4×DI, 1×DO RS485, WLAN, Ethernet, CAN, 4×DI, 1×DO RS485, WLAN, Ethernet, CAN, 4×DI, 1×DO RS485, WLAN, Ethernet, CAN, 4×DI, 1×DO
Type DC-aansluiting MC4 (PV) / Sunclix (accu) MC4 (PV) / Sunclix (accu) MC4 (PV) / Sunclix (accu) MC4 (PV) / Sunclix (accu)
Type AC-aansluiting Plug-and-play aansluiting Plug-and-play aansluiting Plug-and-play aansluiting Plug-and-play aansluiting
Conformiteit met normen IEC / EN 62109, IEC / EN 61000-6, EN 62477-1, IEC 61727, IEC 62116, IEC 61683, VDE-AR-N-4105, AS/NZS 4777.2, EN50549-1, NRS 097-2-1, Generator TOR type A IEC / EN 62109, IEC / EN 61000-6, EN 62477-1, IEC 61727, IEC 62116, IEC 61683, VDE-AR-N-4105, AS/NZS 4777.2, EN50549-1, NRS 097-2-1, Generator TOR type A IEC / EN 62109, IEC / EN 61000-6, EN 62477-1, IEC 61727, IEC 62116, IEC 61683, VDE-AR-N-4105, AS/NZS 4777.2, EN50549-1, NRS 097-2-1, Generator TOR type A IEC / EN 62109, IEC / EN 61000-6, EN 62477-1, IEC 61727, IEC 62116, IEC 61683, VDE-AR-N-4105, AS/NZS 4777.2, EN50549-1, NRS 097-2-1, Generator TOR type A
Mechanische gegevens
Afmetingen (B × H × D) 460 x 540 x 170 mm 460 x 540 x 170 mm 460 x 540 x 170 mm 460 x 540 x 170 mm
Installatiemethode Bevestigingsbeugel voor wandmontage Bevestigingsbeugel voor wandmontage Bevestigingsbeugel voor wandmontage Bevestigingsbeugel voor wandmontage
Gewicht 27 kg 27 kg 27 kg 27 kg
Gegevens voor noodstroom
Nominale spanning 3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V 3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V 3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V 3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V
Bereik van de frequentie 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz
Totaal uitgangsspanning – harmonische vervormingsfactor (lijnlast) 2% 2% 2% 2%
Overschakeltijd naar noodmodus < 20 ms < 20 ms < 20 ms < 20 ms
Nominaal uitgangsvermogen 5000 W / 5000 VA 6000 W / 6000 VA 8000 W / 8000 VA 10000 W / 10000 VA
Piek uitgangsvermogen 6000 W / 6000 VA, 5 min |

10000 W / 10000 VA, 10 s 		7200 W / 7200 VA, 5 min |

10000 W / 10000 VA, 10 s 		12000 W / 12000 VA, 5 min 12000 W / 12000 VA, 5 min
Nominale uitgangsstroom voor noodstroombelasting met ingeschakelde netmodus 3 × 18,5 A 3 × 18,5 A 3 × 18,5 A 3 × 18,5 A
