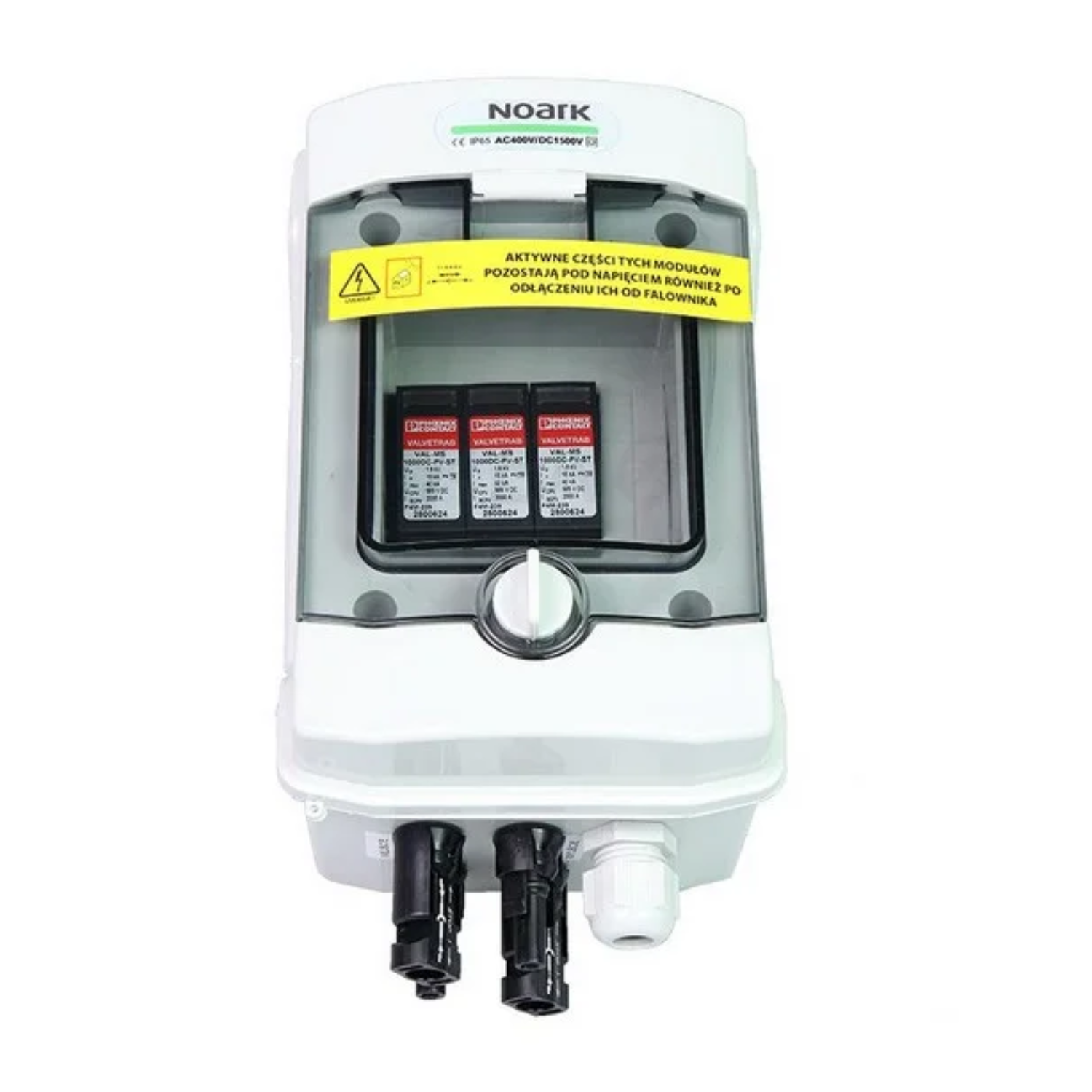

Noark SH-5 DC Standard-serie
De modulaire overspanningsafleider SH-5 DC uit de Standard-serie van Noark is ontworpen om fotovoltaïsche installaties te beschermen tegen de gevolgen van overspanningen. Voorzien van geavanceerde T1/T2-afleiders biedt hij een hoog veiligheidsniveau en betrouwbare werking onder zware omstandigheden, bevestigd door een IP65-classificatie en UV-bestendigheid.
Belangrijkste kenmerken Noark SH-5 DC Standard-serie:
- Effectieve T1/T2-overspanningsbescherming dankzij de PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V afleider.
- Maximale ontladingsstroom Imax van 40 kA (8/20 μs) en nominale stroom In 15 kA (8/20 μs).
- Snelle responstijd ≤ 25 ns, waardoor het risico op schade aan beschermde apparatuur wordt geminimaliseerd.
- Robuuste, modulaire behuizing met IP65-bescherming, UV-bestendig en schokbestendig (IK08).
- Nominale isolatiespanning U: 400 V AC, 1500 V DC, geschikt voor gebruik bij temperaturen van -25°C tot +60°C.
- Klaar voor aansluiting met fabrieksmatig geïnstalleerde MC4 Stäubli-connectoren en 5 jaar garantie.
Voor wie is dit een goede keuze?
De Noark SH-5 DC Standard-serie is de ideale oplossing voor installateurs van fotovoltaïsche systemen die op zoek zijn naar een betrouwbare en eenvoudig te monteren beveiliging voor installaties die werken met hoge DC-spanningen. Hij is uitstekend geschikt voor zowel residentiële als commerciële toepassingen, waar veiligheid en een lange levensduur van gevoelig apparatuur tegen overspanningen cruciaal zijn.
| Parameter | SH-5 DC |
|---|---|
| INVOERGEGEVENS ACCU | |
| Aantal ingangen | uitgangen PV-string | 1 | 1 |
| Aantal polen | 4 |
| Type aansluiting | MC4-connectoren (Stäubli) |
| Model | PHS 4 T |
| BASISPARAMETERS DC-ZIJDE | |
| Aantal | Soort overspanningsbeveiliging DC | Type | 1 | Phoenix | T1/T2 |
| ELEKTRISCHE EN MECHANISCHE PARAMETERS VAN DE BEHUIZING | |
| Afmetingen behuizing zonder wartels en MC4 (L|B|H) (mm) | 120.00 | 128.00 | 201.00 |
| Uitvoering conform | EN 60670-1, EN 62208 |
| Beschermingsgraad | IP65 |
| Beschermingsklasse | II |
| Nominale isolatiespanning U₁ (V) | 400 V AC, 1500 V DC |
| Gloeidraadtest (°C) | 650°C |
| Slagvastheid | IK08 |
| UV-bestendig | Ja |
| Kunststof geschikt voor recycling | halogeenvrij |
| Bedrijfstemperatuur (°C) | -25°C – +60°C |
| TOEGEPASTE DC-OVERSPANNINGSBESCHERMING (SPD) | |
| Fabrikant | PHOENIX |
| Model | VAL-MS-T1/T2-1000DC-PV/2+V |
| Overspanningsbeveiliging | T1 / T2 |
| Open-klemspanning Uocstc (V) | ≤ 975 V DC |
| Maximale ontladingsstroom Imax (8/20) µs (kA) | 40 kA |
| Reactietijd tA (ns) | ≤ 25 ns |
| Test bliksemstroom (10/350) µs, lading (As) | 2,5 As |
| Test bliksemstroom (10/350) µs, specifieke energie (kJ/Ω) | 6,25 kJ/Ω |
| Test bliksemstroom (10/350) µs, piekwaarde Iimp (kA) | 5 kA |
| Totale afgeleide stroom Itotal (8/20) µs (kA) | 40 kA |
| Totale afgeleide stroom Itotal (10/350) µs (kA) | 5 kA |
| Isolatieweerstand Riso (GΩ) | > 5 GΩ (bij 500 V DC) |
| Nominale ontladingsstroom In (8/20) µs (kA) | 15 kA |
| Nominale belastingsstroom I (A) | 80 A |
| Langdurige bedrijfsstroom ICPV (µA) | < 20 µA DC |
| Maximale continue spanning Ucpv (V) | 1170 V DC |
| Kortsluitvastheid IsCPV (kA) | 2000 A |
| Residuële spanning Ures (kV) | ≤ 3,5 kV (bij In) |
| – | ≤ 2,9 kV (bij 5 kA) |
| – | ≤ 3,2 kV (bij 10 kA) |
| – | ≤ 3,7 kV (bij 20 kA) |
| – | ≤ 4,1 kV (bij 30 kA) |
| – | ≤ 4,6 kV (bij 40 kA) |
| Stroom beschermingsgeleider IPE (kV) | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Beschermingsniveau Up (kV) | ≤ 3,5 kV |
| Vermogensopname in standby Pc (mVA) | ≤ 25 mVA |
| Aansluitconfiguratie | Y-configuratie |
LET OP! De actieve delen van deze modules blijven onder spanning staan, ook nadat ze van de omvormer zijn losgekoppeld.
