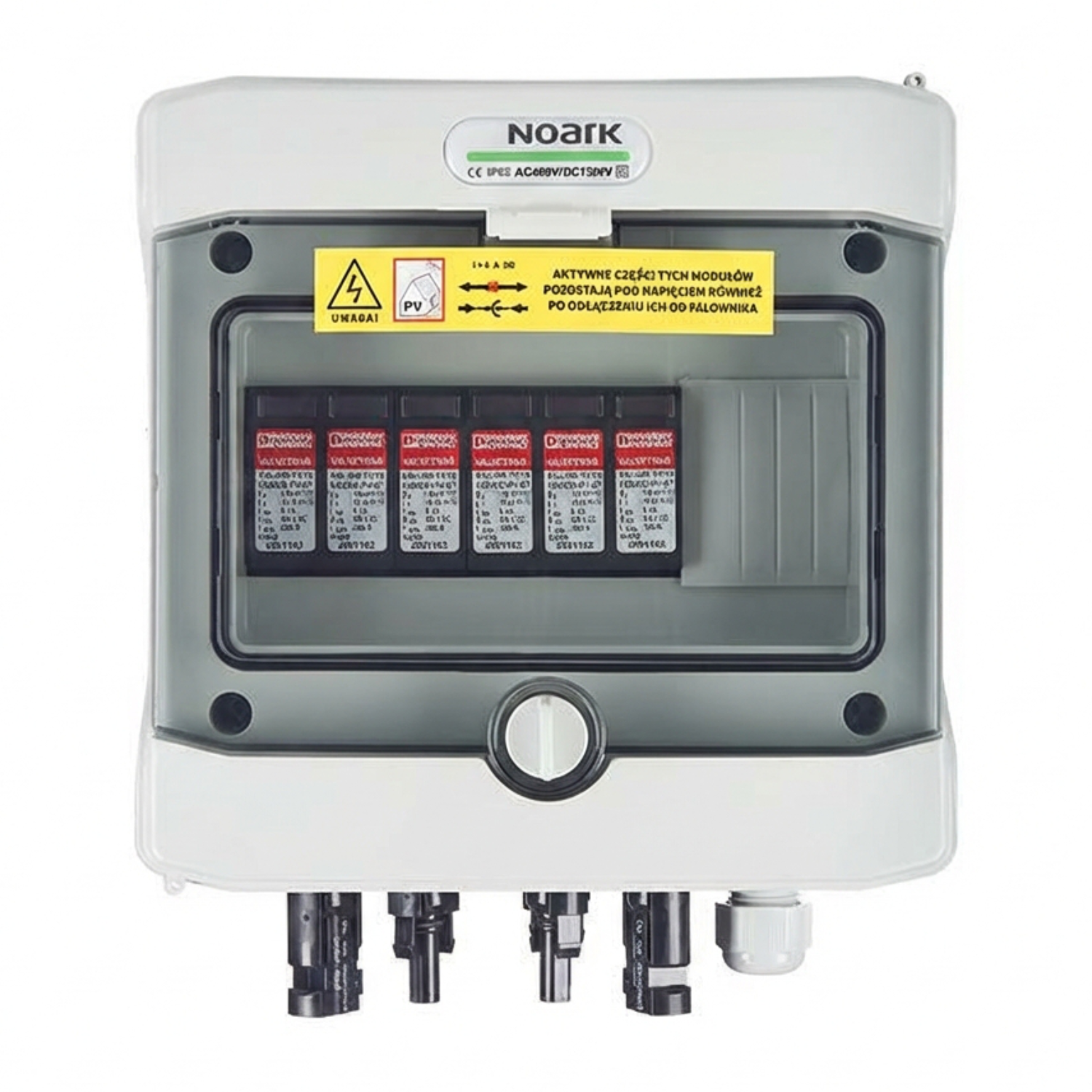

Verdeelkast – NOARK – SH-6 DC
SKU: F39044
EAN: 2010000034712
Productdetails
| Gewicht | 1,88 kg |
|---|---|
| CN | 85351010 |
Noark SH-6 DC Standaardserie
De Noark SH-6 DC aansluitdoos is een waterdichte oplossing ontworpen voor toepassingen in fotovoltaïsche installaties. Hij biedt een hoge beschermingsgraad IP65 en beschermingsklasse II, waardoor hij ideaal is voor systemen die betrouwbaarheid en veiligheid vereisen. De modulaire constructie maakt flexibele aanpassing aan de behoeften van de installatie mogelijk.
Belangrijkste kenmerken van de hermetische Noark SH-6 DC aansluitdoos:
- Modulaire uitvoering met 8 plaatsen voor modules voor flexibele configuratie.
- Geïntegreerde MC4-paneelconnectoren die montage vergemakkelijken.
- Beschermingsgraad IP65 voor stof- en waterbestendigheid.
- Beschermingsklasse II voor extra gebruikerveiligheid.
- Voorzien van DC-overspanningsbeveiliging type 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Transparante deur voor snelle visuele inspectie.
Voor wie is dit een goede keuze?
De Noark SH-6 DC is een uitstekende keuze voor installateurs van PV-installaties, zowel met als zonder bliksembeveiliging. Dankzij de waterdichte behuizing en de hoge beschermingsgraad IP65 is hij geschikt voor opbouwmontage in buitenomstandigheden. Het is een ideale oplossing voor residentiële en commerciële installaties waar veiligheid en betrouwbaarheid voorop staan.
| Parameter | PHS 8T |
|---|---|
| ELEKTRISCHE EN MECHANISCHE PARAMETERS VAN DE BEHUIZING | |
| Model | PHS 8T |
| Aantal modules | 8 |
| Uitvoering conform | EN 60670-1, EN 62208 |
| Beschermingsgraad | IP65 |
| Beschermingsklasse | II |
| Nominale isolatiespanning (Ui) | 690 V AC, 1000 V DC |
| Gloeidraadtest | 650°C |
| Slagvastheid | IK08 |
| Recyclebaar kunststof | halogeenvrij |
| Toegepaste aansluitingen | 2 x modulestring voor 2 MPPT, 2 x DC-overspanningsbeveiliging type 1+2, Klaar voor aansluiting, Modulaire uitvoering, Paneelaansluitingen MC4 |
| Deur | transparant |
| Kleur | wit |
| GEÏNSTALLEERDE DC-OVERSPANNINGSBEVEILIGING | |
| Fabrikant/model | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Overspanningsbescherming | Type 1+2 |
| Hoogste permanente spanning UCPV | 1050 V DC |
| Kortsluitvastheid I SCPV | 2000 A |
| Continue bedrijfsstroom ICPV | <20 µA |
| Nominale belastingsstroom IL | 80 A |
| Beschermingsgeleiderstroom IPE | <=20 µA DC, <=250 µA AC |
| Vermogensopname in stand-by PC | <25 mVA |
| Nominale afvoerstroom (8/20) µs | 15 kA |
| Max ontlaadstroom Imax (8/20) µs | 40 kA |
| Opgenomen bliksemstroom (10/350) µs, lading | 2,5 As |
| Opgenomen bliksemstroom (10/350) µs, specifieke energie | 6,25 kJ/ΩM |
| Opgenomen bliksemstroom (10/350) µs, piekwaarde Limp | 5 kA |
| Totale afvoerstroom Itotal (8/20) µs | 40 kA |
| Totale afvoerstroom Itotal (10/350) µs | 5 kA |
| Beschermingsniveau Up | <= 3,5 kV |
| Restspanning Ures | <= 3,5 kV (bij In), <= 2,9 kV (bij 5kA), <= 3,2 kV (bij 10kA), <= 3,7 kV (bij 20kA), <= 4,1 kV (bij 30kA), <= 4,6 kV (bij 40kA) |
| Reactietijd tA | <= 25 ns |
| Isolatieweerstand Riso | <= 5 GΩ (bij 500 VDC) |
